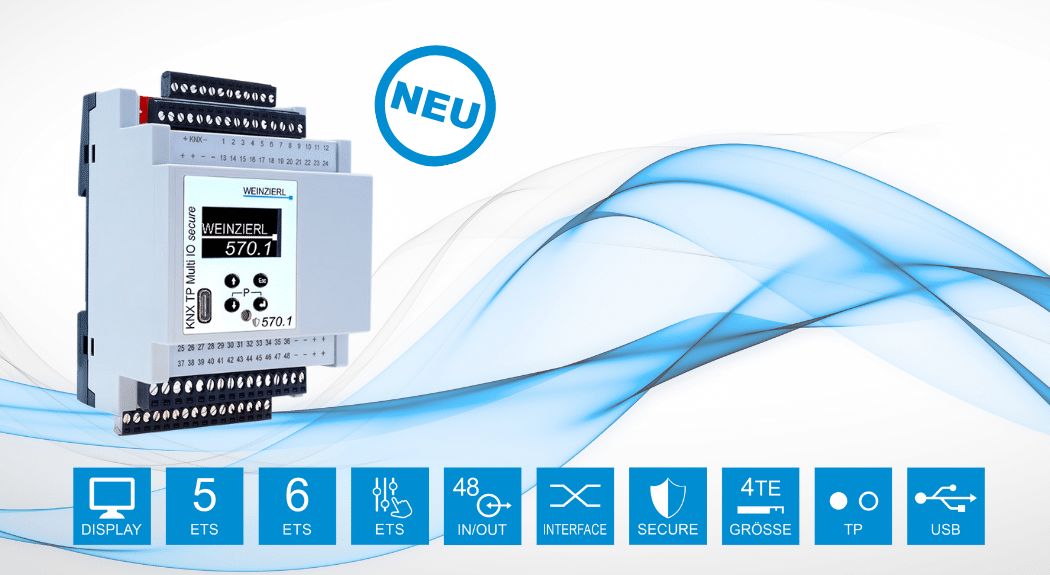

Weinzierl KNX TP Multi IO 570.1 Secure
Das KNX TP Multi IO 570.1 secure ist die flexible und zukunftssichere Lösung für moderne Gebäudesteuerung. Mit 48 frei konfigurierbaren digitalen Kanälen bietet dieses universelle Ein- und Ausgangsmodul maximale Vielseitigkeit für nahezu jede Anwendung in der Gebäudeautomation. Jeder einzelne Kanal lässt sich individuell als binärer Eingang oder Ausgang nutzen – perfekt für die Steuerung von Beleuchtung, Jalousien oder als präziser Impulszähler für Energiezähler.
Produkt-Gruppen: SystemgeräteDie externe 24 V⎓ Spannungsversorgung speist zuverlässig die angeschlossene Peripherie wie Relais oder andere Aktoren. Die Ausgänge sind als Open-Drain mit integrierter Freilaufdiode ausgeführt und können mit bis zu 100 mA direkt Signal-LEDs, externe Koppelrelais (z.B. Multi IO Extension Switch 590) oder Jalousierelais (Multi IO Extension Shutter 592) ansteuern. Die Eingänge verfügen über einen integrierten Pull-Up Widerstand und ermöglichen so eine einfache und sichere Anbindung verschiedenster Sensoren und Taster.
Die wichtigsten Features auf einen Blick:
- 48 universelle Kanäle – frei konfigurierbar als Ein- oder Ausgang
- KNX Data Security – für sichere und verschlüsselte Kommunikation
- Direkte ETS-Bedienung – Testen ohne Download, auch in der Fernwartung
- OLED Display mit 4 Tasten – intuitive manuelle Bedienung und Testmöglichkeiten vor Ort
- USB-C Schnittstelle – galvanisch getrennte PC-KNX-Bus-Verbindung
- Kompaktes Design – nur 4 TE Einbaubreite bei ca. 200 Gramm Gewicht
- Long Frame Unterstützung – für umfangreiche Datenübertragung
- Gerätemodell System B – kompatibel ab ETS 5.7 oder höher
Ein besonderes Highlight ist die direkte Bedienung aus der ETS heraus. Das Modul ermöglicht neben der manuellen Bedienung am Gerät auch die direkte Steuerung aller Kanäle aus dem Parameterbereich der ETS. Dabei können alle Kanäle einzeln oder gemeinsam bedient werden – ohne dass Parametereinstellungen oder Gruppenadressen erforderlich sind. Es genügt die Programmierung der physikalischen Adresse. Dies ermöglicht ein direktes Schalten der Ausgänge oder Fahren der Jalousien mit der ETS – ein enormer Vorteil bei der Installation und besonders praktisch in der Fernwartung. Sie sparen wertvolle Zeit, da zum Testen der einzelnen Kanäle nicht jedes Mal ein vollständiger Download durchgeführt werden muss.
Das gut ablesbare OLED Display auf der Frontseite mit vier Bedientasten erlaubt eine komfortable manuelle Bedienung direkt am Gerät, um die Installation schnell und unkompliziert zu testen. Die KNX Programmier-LED gibt zusätzlich visuelles Feedback über den Betriebszustand.
Die Konfiguration erfolgt komfortabel mit der ETS ab Version 5.7 – inklusive lokaler Programmierung direkt am Gerät. Mit der integrierten USB-C Schnittstelle, die galvanisch vom KNX Bus getrennt ist, lässt sich eine sichere Verbindung zwischen PC und KNX Bus herstellen.
Fazit: Das KNX TP Multi IO 570.1 secure vereint Flexibilität, Sicherheit und Bedienkomfort in einem kompakten 4 TE Gehäuse – die ideale Wahl für anspruchsvolle KNX-Installationen mit höchsten Sicherheitsanforderungen.
